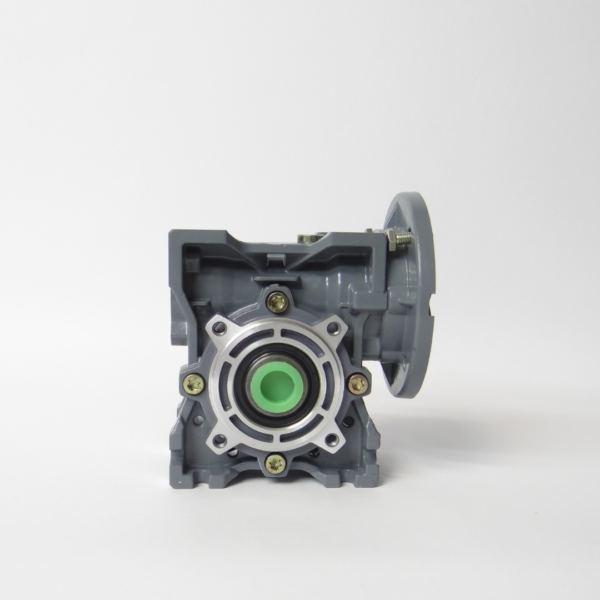

Wagner 40 Gövde Sonsuz Vidalı Redüktör

Stok kodu: Lotus40 Kategoriler:
Wagner 50 Gövde Sonsuz Vidalı Redüktör
Wagner 30 Gövde Sonsuz Vidalı Redüktör

0.00₺
Temizle

Açıklama

Sonsuz dişli redüktör, mekanik mühendislikte kullanılan bir mekanizmadır. Bu redüktörler, genellikle dönen bir milin hızını azaltmak veya torkunu artırmak için tasarlanmıştır. Bir sonsuz vida ve çark dişlisinden oluşurlar. Bu yapı, sürtünme esaslı bir çalışma prensibine dayanır.

YEDEK PARÇA LİSTESİ


No
Name
İsim
No
Name
İsim

1
Oil seal
Yağ keçesi
11
Worm
Sonsuz vida

2
Bearing
Rulman
12
Oil baffle disc
Yağ bölme diski

3
Breather vent
Havalandırma tapası
13
Bearing
Rulman

4
O-type seal ring
O-ring
14
Tank
Gövde

5
Input flange
Giriş flanşı
15
Plug screw
Boşaltma tapası

6
Oil seal
Yağ keçesi
16
Gear
Kızıl dişi

7
Seal and cover
Keçe ve kapak
17
Bearing
Rulman

8
Circlip hole use
Delik segmanı
18
O-type seal ring
O-ring

9
Bearing
Rulman
19
Bearing and cover
Rulman ve kapak

10
Oil baffle disc
Yağ bölme diski
20
Oil seal
Yağ keçesi

Çıkış Flanşı Montaj Ölçüleri


AB
102

AC
165

AD
130

BB
6

BD
200

BE
13

BF
14(n.4)

CA
45°

CE
170
